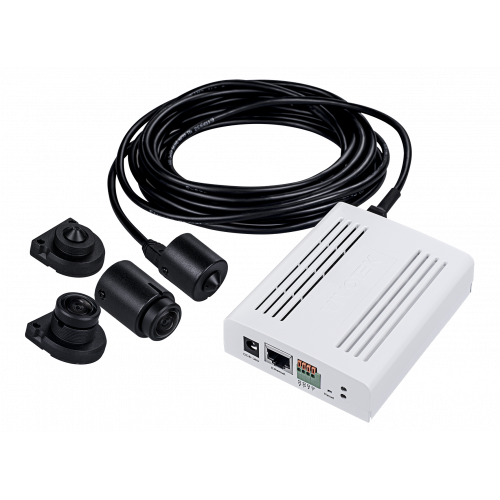

VIVOTEK VC9101
Sistema de cámara dividida 5MP, H.265, 30fps, Face Check, 3DNR, SNV
https://youtu.be/e5Qi_cy53lY
Características principales
- Unidades de cámara con montaje empotrado, discretas
- Soporta 1 cámara
- 4 opciones de cámara: 4 MP WDR estenopeico, 4 MP WDR estenopeico plano, 5 MP WDR ojo de pez, 5 MP WDR ojo de pez plano
- Audio bidireccional en núcleo de video
- WDR Pro (120 dB) para una calidad de imagen óptima en entornos de alto contraste
- Face Check - Detección de movimiento inteligente
- Rotación de video para Vista corredor
- Trend Micro IoT Security
Descripción del Producto
El VC9101 de VIVOTEK es un sistema de cámara de tipo dividido de alto rendimiento. Su diseño discreto, rica funcionalidad y habilidad para ser integrado de manera flexible incluso en los espacios más reducidos, hacen que esta cámara sea perfecta para vigilancia en interiores o encubierta de cajeros automáticos, bancos, tiendas y oficinas.

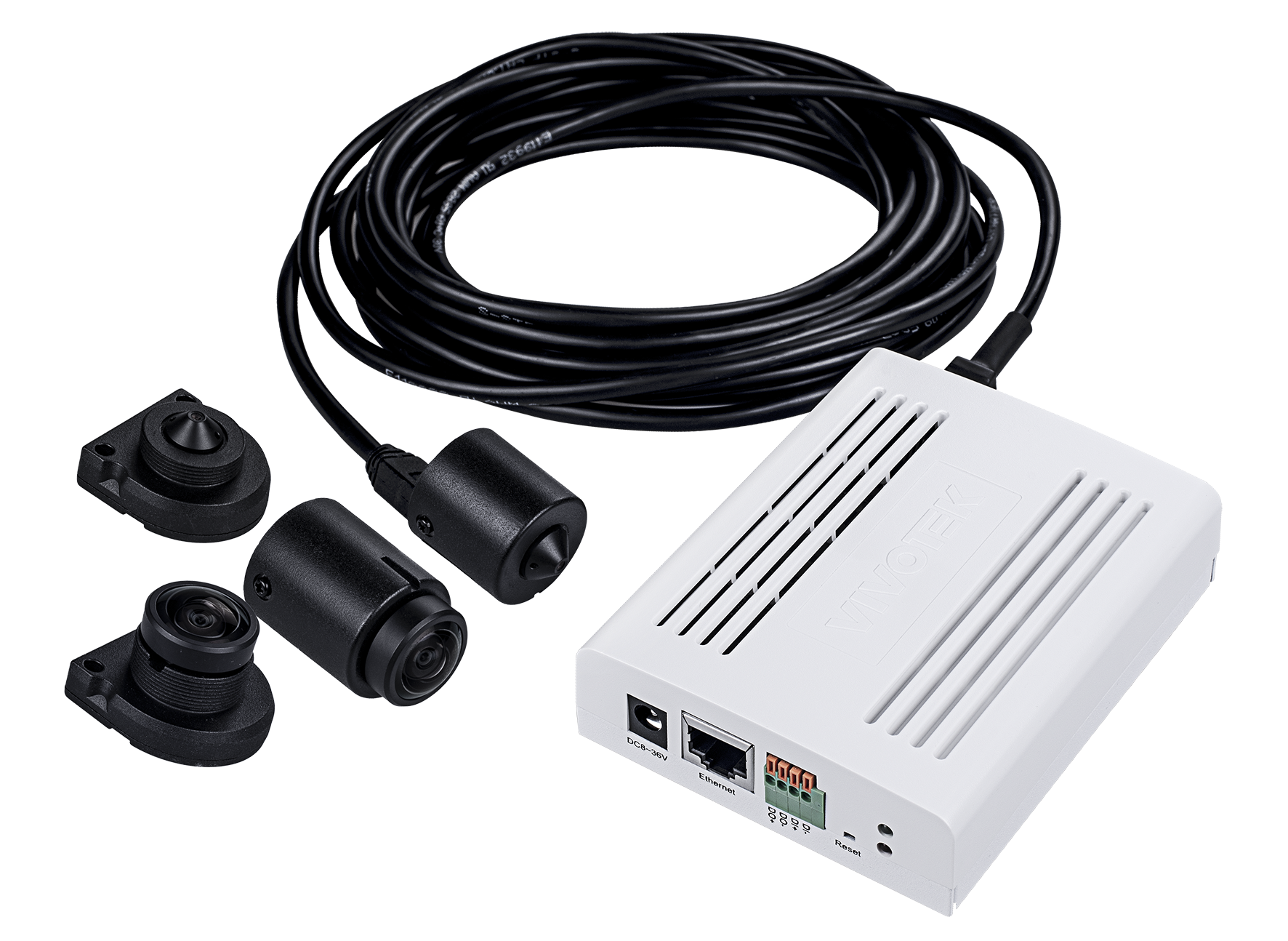

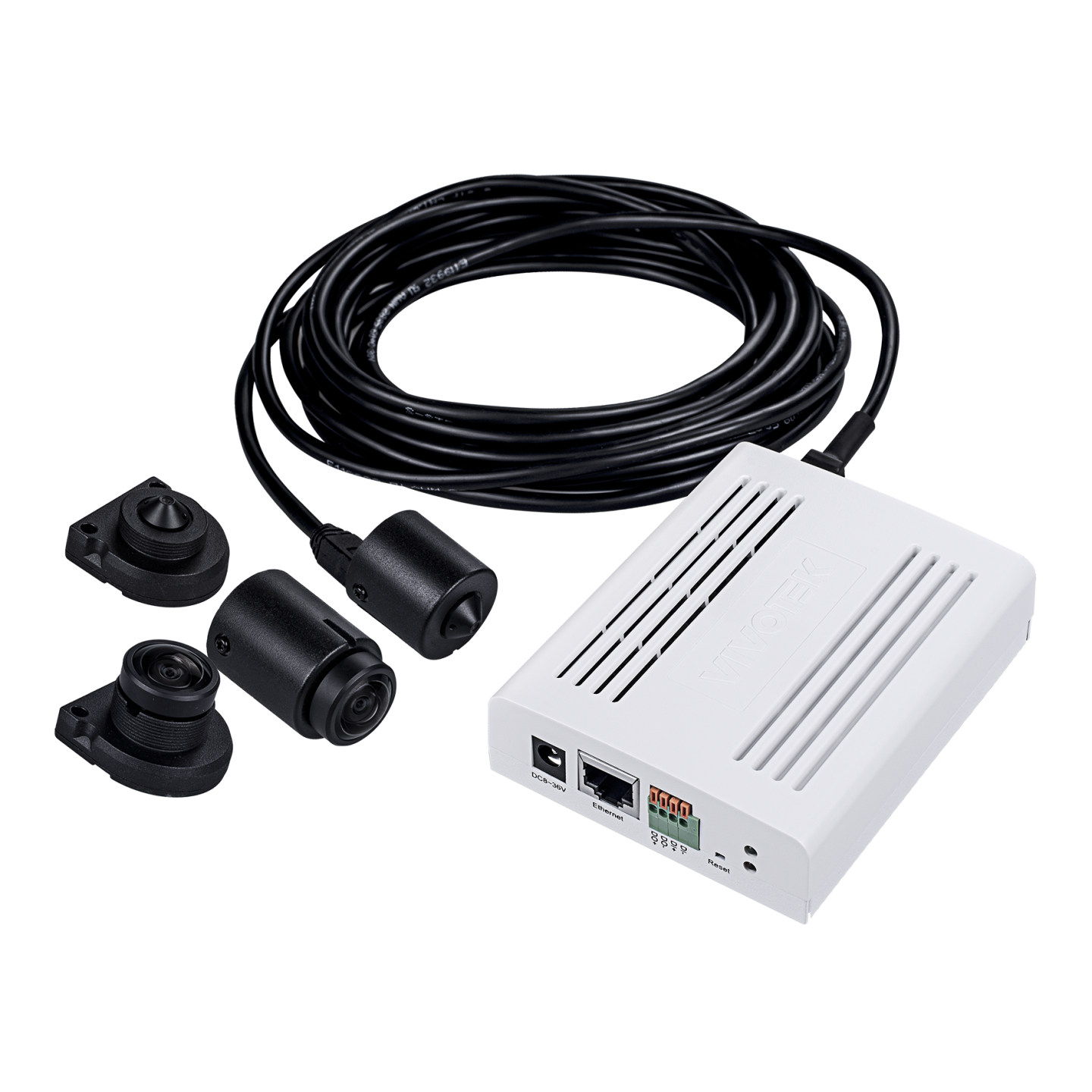

La VC9101 incluye una unidad de cámara separada (serie CU) y diseño de núcleo de vídeo, permitiendo que la diminuta unidad de cámara (con un cable largo de 5 metros) sea instalada de manera fácil y flexible en cualquier decoración o diseño interior, preservando así una apariencia estética al mismo tiempo que se ahorra significativamente en costes y duración de la instalación.
El núcleo de vídeo VC9101 posee un potente procesador que puede transmitir una imagen de ojo de pez de 360 grados de 5MP o una imagen de 4 MP y 16:9. Además, el VC9101 está equipado con un acelerador de hardware de Red neural convolucional (CNN) que permite al VCA de aprendizaje profundo ser más eficiente y potente. VC9101 también proporcionan detección facial basada en aprendizaje profundo adecuada para la mayor parte de escenarios de instalación.
El núcleo de cámara VC9101 puede admitir una unidad de cámara y está diseñada para trabajar en perfecta armonía con una opción de 4 tipos de unidades de cámara diferentes, CU9171-H, CU9171-HF, CU9183-H y CU9183-HF. El sistema completo incorpora un número de funciones avanzadas que se pueden encontrar en cámaras VIVOTEK, incluyendo WDR Pro, SNV, tecnología Smart Stream III, 3DNR y funciones de seguridad como arranque seguro, firmware firmado y ciberseguridad Trend Micro.
Beneficios
Apariencia discreta
El reducido tamaño de la cámara, logrado gracias al diseño de núcleo/cámara divididos le permite pasar desapercibida en entornos de importancia estética y también reduce el riesgo de manipulación inapropiada o vandalismo.
Opciones flexibles para diferentes escenarios
Para la opción de dos cámaras WDR de 4 MP: la CU9171-H(F) tipo pinhole y la CU9183-H ojo de pez para una vista panorámica de 180°, el sistema VC9101 proporciona una flexibilidad sin precedentes. El sistema de cámara de tipo dividido permite supervisar cajeros automáticos, ascensores, un solo espacio grande, y también proporciona diferentes tipos de vistas para otros escenarios.
Mayor cobertura con instalación simplificada
La pequeña cámara que se conecta a la unidad central, se puede colocar a una distancia de hasta 5 metros, lo que permite una instalación fácil y flexible en cualquier entorno estético interior.
Mantenimiento y mejora simplificados
El diseño modular del sistema VC9101 hace que el desmontaje de las cámaras individuales para su mantenimiento o reemplazo sea extremadamente fácil. Además, las actualizaciones también se pueden realizar fácilmente, ya que solo implican el recambio de una cámara y no de todo el sistema.
Seguridad IoT y Ciberseguridad de Trend Micro
Detalle de productos
Especificaciones - Core de Video
Modelo
VC9101
Información del sistema
CPU
SoC multimedia (Sistema en chip)
Flash
8 GB
RAM
2 GB
Almacenamiento local
Grabación sin Interrupciones en Tarjeta MicroSD/SDHC/SDXC y en Almacenamiento Conectado en Red (NAS)
Video
Compresión
H.265, H.264, MJPEG
Fuente de Video
1 unidad de cámara VIVOTEK
Máximos flujos de video
3 flujos simultáneos (Hasta 8 perfiles configurables)
Flujo de vídeo
Resolución, calidad y tasa de bits ajustables, Recorte de vídeo configurable para economía de ancho de banda, flujo Inteligente (Smart Stream) III
Configuración de imagen
Configuración general: superposición de título de vídeo y marca de tiempo, orientación de vídeo (giro, espejo, rotación (solo CU9171-H(F))); Configuración de imagen: balance de blancos, ajuste de imagen (brillo, contraste, saturación, nitidez, curva gamma (solo CU9171-H(F))), desempañador, 3DNR, HLM, modo de escena (automático, desenfoque); Exposición: BLC, HLC, control de exposición (nivel de exposición, tiempo de exposición, control de ganancia), ajuste de velocidad AE, WDR; Máscara de privacidad; Calculador de píxel
Display Mode
Client dewarping (CU9183-H(F) only)
Ceiling mounted: 1O Fisheye, 1P Panoramic, 2P Two Panoramic, 1R One Region, 4R Four Regions, 1O3R One Fisheye Three Regions, 1O8R One Fisheye Eight Regions
Wall mounted: 1O Fisheye, 1P Panoramic, 1R One Region, 4R Four Regions, 1P2R One Panoramic Two Regions, 1P3R One Panoramic Three Regions, 1O3R, One Fisheye Three Regions
Local dewarping (CU9183-H(F) only)
Ceiling mounted: 1O Fisheye, 1P Panoramic, 2P Two Panoramic, 1R One Region, 4R Four Regions
Wall mounted: 1O Fisheye, 1P Panoramic, 1R One Region, 4R Four Regions
Audio
Capacidad de audio
Audio Bidireccional (dúplex total)
Compresión
G.711, G.726
Interfaz
Entrada de Audio externa
Salida de Audio externa
Red
Usuarios
Visualización en vivo hasta para 10 clientes
Seguridad
Lista de acceso, autenticación implícita, HTTPS, IEEE 802.1x, protección con contraseña, arranque seguro, firmware firmado, Trend Micro IoT Security (evento de ataque de fuerza bruta, evento de ciberataque, evento de cuarentena), registro de acceso de usuario, administración de cuentas de usuario, protección CSRF
Protocolos
802.1X, ARP, Bonjour, CIFS/SMB, CoS, DDNS, DHCP, DNS, FTP/SFTP, HTTP, HTTPS, ICMP, IGMPv3, IPv4, IPv6, NTCIP, NTP, PPPoE, QoS, RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS, UDP, UPnP
Interfaz
Ethernet 10 Base-T/100 Base-TX (RJ-45)
* Se recomienda utilizar cables con estándar CAT5e y CAT6 y que cumplan con el estándar 3P/ETL.
ONVIF
Perfil G, S, T compatible, especificación disponible en www.onvif.org
Integración de Soluciones
Detección de movimiento inteligente
Detección de movimiento de vídeo de cinco ventanas, detección facial, filtro de tiempo
Alarma y evento
Disparadores de alarma
Detección de audio, detección de manipulación de la cámara, eventos de ciberseguridad (evento de ataque de fuerza bruta, evento de ataque cibernético, evento de cuarentena), entrada digital, activación manual, detección de movimiento, activación periódica, notificación de grabación, esperanza de vida de la tarjeta SD, arranque del sistema
Eventos de alarma
Notificación de eventos mediante clip de audio, enlace de cámara, salida digital, email, HTTP, FTP/SFTP, Servidor NAS, Tarjeta SD y notificación push
Permite cargar archivos mediante email, HTTP, FTP/SFTP, Servidor NAS y Tarjeta SD
General
Conectores
1 Conector de cable RJ-45 para conexión de Red/PoE
1 Entrada de Audio
1 Salida de Audio
1 Entrada de alimentación 12 V DC
1 Entrada digital
1 Salida digital (12 V, 50mA)
Indicador LED
Indicador de encendido y estado del sistema
Entrada de Alimentación
12 V DC, IEEE 802.3af PoE Clase 0
Soporte para redundancia de alimentación simultánea
Consumo de potencia
Máx. 8.5 W
Dimensiones
105 (An) x 84 (P) x 30 (Al) mm
Peso
190 g
Certificaciónes de seguridad
EMC:
CE (EN55032, EN55024 Class B), FCC (FCC Part 15 Subpart B Class B),
RCM (AS/NZS CISPR32 Class B), VCCI (VCCI-CISPR 32 Class B);
Safety:
UL (UL62368-1), CB (IEC/EN 62368-1, IEC/EN 60950-22, IEC/EN 62471);
Environment:
IA:
BSMI (EMC: CNS 13438, Safety: CNS 14336-1)
Temperatura operativa
Temperatura de Encendido: 0°C ~ 50°C (32°F ~ 122°F)
Temperatura de Trabajo: -10°C ~ 50°C (14°F ~ 122°F)
Humedad
90 % HR (sin condensación)
Garantía
36 meses
Requerimientos del sistema
Sistema Operativo
Microsoft Windows 10/8/7
Mac 10.12 (solo Chrome)
Navegador Web
Chrome 58.0 o superior
Internet Explorer 10/11
Otros reproductores
VLC: 1.1.11 o superior
Accesorios incluidos
Otros
Guía de instalación rápida, kit de instalación
Especificaciones - Unidad de Cámara
Modelo
CU9171-H(F): Pinhole
Sensor de imagen
CMOS progresivo 1/2,7"
Máx. Resolución
30 fps @ 2688x1520
Longitud focal
f = 3.7 mm
Apertura
F2.5
Campo de visión
93° (Horizontal)
48° (Vertical)
117° (Diagonal)
Tiempo de obturación
1/5 seg. a 1/32,000 seg.
Tecnología WDR
WDR Pro
Iluminación mínima
0.045 lux @ F2.5 (Color)
Funcionalidades de movt. hor./ver./zoom
ePTZ: 48x digital zoom (4x en IE plug-in, 12x incorporado)
Relación S/N
55.9 dB
Rango dinámico
120 dB
Dimensiones
CU9171-H: Ø 24 x 30 mm (sin cable)
CU9171-HF: 33 x 32 x 20 mm (sin cable)
Peso
CU9171-H: 19g
CU9171-HF: 43g
Temperatura operativa
Temperatura de Encendido: 0°C ~ 50°C (32°F ~ 122°F)
Temperatura de Trabajo: -10°C ~ 50°C (14°F ~ 122°F)
Humedad
90 % HR (sin condensación)
Especificaciones - Unidad de Cámara
Modelo
CU9183-H: Vista Envolvente de Ojo de Pez
Sensor de imagen
CMOS progresivo 1/2,7"
Máx. Resolución
30 fps @ 1920x1920
Longitud focal
f = 1.22 mm
Apertura
F2.0
Campo de visión
180° (Horizontal)
180° (Vertical)
180° (Diagonal)
Tiempo de obturación
1/5 seg. a 1/32,000 seg.
Tecnología WDR
WDR Pro
Iluminación mínima
0.035 lux @ F2.0 (Color)
Funcionalidades de movt. hor./ver./zoom
ePTZ: 12x digital zoom (12x en IE plug-in)
Relación S/N
56.3 dB
Rango dinámico
120 dB
Dimensiones
CU9183-H: Ø 24 x 37 mm (sin cable)
CU9183-HF: 33 x 32 x 28 mm (sin cable)
Peso
CU9183-H: 28g
CU9183-HF: 52g
Temperatura operativa
Temperatura de Encendido: 0°C ~ 50°C (32°F ~ 122°F)
Temperatura de Trabajo: -10°C ~ 50°C (14°F ~ 122°F)
Humedad
90 % HR (sin condensación)
DORI (Estándar EN 62676-4)
Detectar (25PPM/ 8PPF)
CU9171-H(F): 77 m (252,6 pies)
CU9183-H(F): 24,3 m (79,7 pies)
Observar (63PPM/ 19PPF)
CU9171-H(F): 30,5 m (100,1 pies)
CU9183-H(F): 9,6 m (31,5 pies)
Reconocer (125PPM/ 38PPF)
CU9171-H(F): 15,4 m (50,5 pies)
CU9183-H(F): 4,8 m (15,7 pies)
Identificar (250PPM/ 76PPF)
CU9171-H(F): 7,7 m (25,3 pies)
CU9183-H(F): 2,4 m (7,9 pies)
